Правила расстановки источников света в сцене


Существует множество приемов, с помощью которых можно осветить сцену таким образом, чтобы скрыть мелкие недостатки и подчеркнуть важные детали. Например, чтобы придать объем трехмерной модели, ее достаточно осветить сзади. При этом появится отчетливая граница, визуально отделяющая объект от фона. Другой пример: если требуется осветить половину объекта, то вторая его половина должна быть также подсвечена источником света с малой интенсивностью. Иначе затененный участок трехмерной модели будет неестественно скрыт в абсолютной темноте. Особенно это будет заметно, если объект расположен темной стороной к стене. В этом случае свет должен отразиться от стены и слабо подчеркнуть контур затененной стороны объекта (так происходит в реальности).

Наряду с такими приемами существуют и общие рекомендации, как не нужно освещать сцену. Например, источник света не должен располагаться намного ниже освещаемого объекта, поскольку это придаст модели неестественный вид. В действительности чаще всего мы видим объекты, освещенные люстрой или солнцем, поэтому и в трехмерных сценах источник света должен располагаться сверху. Это придает сценам реалистичность.

Следует очень осторожно использовать источники света с большой интенсивностью. Освещение, созданное с их помощью, может вызвать сильные засветы и исказить текстуру объекта. По умолчанию параметр Multiplier (Яркость) всех источников света в 3ds max 7 имеет значение 1. Старайтесь но возможности избегать значений, превышающих это число, и использовать параметр Decay (Затухание).

Реалистичные источники света, искусственные и естественные, излучают свет, интенсивность которого по мере удаления от этих источников уменьшается. Все стандартные источники света в 3ds max 7 могут использовать различную степень затухания — Inverse (Обратная зависимость) или Inverse Square (Обратно-квадратичная зависимость). Ее можно выбрать из списка Туре (Тип) свитка настроек Intensity/Color/Attenuation (Интенсивность/Цвет/Затухание) источника света (рис. 6.4).

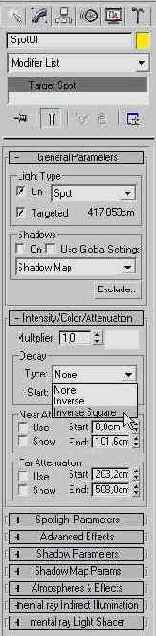

Рис. 6.4. Свиток настроек Intensity/Color/Attenuation (Интенсивность/Цвет/Затухание) источника света

Больше всего соответствует реальности степень затухания Inverse Square (Обратно-квадратичная зависимость), однако ее не всегда удобно использовать из-за того, что возле источника могут возникать слишком сильно освещенные участки, а на удалении от него — совсем темные. Решением этой проблемы может служить повышение значения параметра Multiplier (Яркость) при одновременном увеличении расстояния между источником света и объектом.

Для освещения сцены удобно использовать один главный источник света и несколько вспомогательных.

В качестве основного источника можно применить, например, один из имеющихся в арсенале 3ds max 7 направленных источников света. Интенсивность вспомогательных источников света должна быть значительно меньше, чем основного.

Кроме этого, вспомогательные источники не должны создавать тени от объектов в сцене. Большое количество теней может внести беспорядочность в сцену.

Таким образом, выбор положения источников света в сцене — достаточно сложная задача. Неудачное расположение источников света может создать слишком темные участки в сцене, а сами объекты могут быть плохо видны из-за недостаточной освещенности или, наоборот, слишком яркого света. Поскольку каждая трехмерная сцена обладает своими уникальными геометрическими характеристиками, расположение источников будет разным для различных сцен. По этой причине трудно разработать определенные правила, следуя которым можно было бы оптимально осветить сцену.

СОВЕТ

Работая над освещением, не забывайте, что в свойствах любого источника света можно указать, какие объекты он будет освещать, а какие нет. Для этого необходимо нажать кнопку Exclude (Исключить) в свитке настроек General Parameters (Общие параметры) и в открывшемся окне (рис. 6.5) выполнить необходимые настройки. Такая возможность необходима для того, чтобы рационально использовать ресурсы программы и не перегружать и без того сложный процесс визуализации. Исключение объектов из области воздействия источников света можно считать своего рода оптимизацией сцены.





Рис. 6.5. Исключение объектов из воздействия источника света

Несмотря на это, есть несколько общих советов, которым необходимо следовать для того, чтобы не испортить трехмерную композицию неумело установленным освещением.

  • Не стоит без реальной необходимости устанавливать значение яркости источников света больше или равным единице, так как из-за этого могут возникнуть засвеченные участки и нежелательные блики.


  • Следует помнить, что объекты, на которые сзади падает несильный свет, на финальном изображении кажутся немного более объемными.


  • При наличии в сцене нескольких источников света, яркость в отдельно взятой точке равняется суммарной яркости всех источников в сцене.


  • Наличие большого количества источников света в сцене может вызвать множество хаотичных теней, которые будут лишними на визуализированном изображении.


  • Если вы желаете добиться фотографической реалистичности, для визуализации сцены лучше использовать специальные подключаемые фотореалистичные визуализаторы, которые по точности просчета на порядок выше стандартного модуля визуализации (Default Scanline Renderer).
