3DS MAX 7


Создание граненого стакана


Для создания стакана подойдет примитив Tube (Трубка). Создав объект, перейдите на вкладку Modify (Изменение) командной панели и установите для него следующие параметры: Radius 1 (Радиус 1) — 100, Radius 2 (Радиус 2) — 90, Height (Высота) — 280, Height Segments (Количество сегментов по высоте) — 5, Cap Segments (Количество сегментов в основании) — 2, Sides (Количество сторон) — 11. Чтобы на объекте обозначились грани, снимите флажок Smooth (Сглаживание). Теперь создадим дно стакана. Для этого клонируйте имеющийся объект Tube (Трубка), выполнив команду Edit > Clone (Правка > Клонировать). В появившемся окне Clone Options (Параметры клонирования) выберите вариант клонирования Сору (Независимая копия объекта). Как вы уже знаете, клонированный объект будет обладать теми же параметрами, что и исходный.

Перейдите на вкладку Modify (Изменение) командной панели и измените некоторые параметры нового объекта: Radius 2 (Радиус 2) — 0 (благодаря этому дно будет сплошное), Height (Высота)--22, Height Segments (Количество сегментов по высоте) — 2 (рис. 2.66).

Создание граненого стакана

Рис. 2.66. Настройки объекта, используется в качестве дна стакана

Сгруппируем два созданных объекта, чтобы в дальнейшем можно было легко работать с ними. Для этого сделайте следующее.

  • Выделите оба объекта. Для этого нажмите клавишу Ctrl и, удерживая ее, щелкните на объектах.

  • Выполните команду Group > Group (Группировать > Группировка).

  • В диалоговом окне Group (Группировка) укажите название группы в поле Group name (Название группы), например Стакан (рис. 2.67).

    • Создание граненого стакана

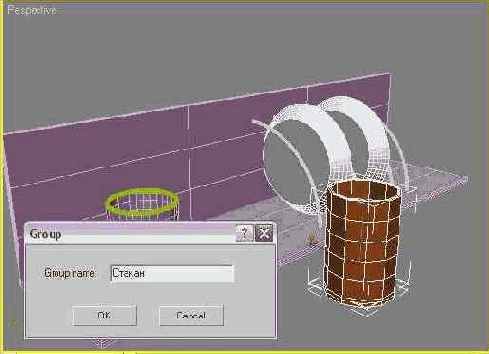

    Рис. 2.67. Создание группы объектов Стакан

    Выровняем полученную группу объектов относительно полки для посуды, а точнее относительно объекта Box01. Для этого в окне Align Selection (Выравнивание выделенных объектов) установите следующие параметры:

  • флажок Z Position (Z-позиция);

  • переключатель Current Object (Объект, который выравнивается) в положение Minimum (По минимальным координатам выбранных осей);

  • переключатель Target Object (Объект, относительно которого выравнивается) в положение Maximum (По максимальным координатам выбранных осей).


    • Нажмите кнопку ОК.

    Выделите группу объектов Стакан и щелкните на ней правой кнопкой мыши. Выберите в контекстном меню команду Move (Переместить) и подведите указатель к одной из осей — X пли Y. Перемещая объект вдоль выбранной оси, добейтесь, чтобы стакан был расположен так, как показано на рис. 2.68.

    Создание граненого стакана

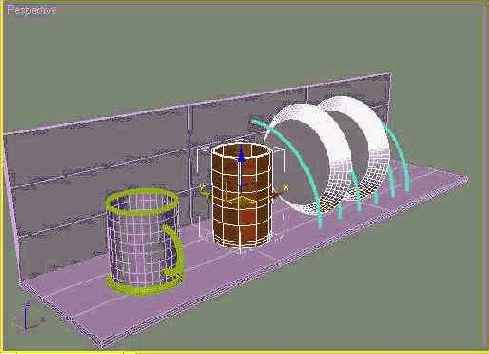

    Рис. 2.68. Расположение стакана на полке для посуды

    Пролистайте книгу назад и посмотрите на рис. 2.34. Как видите, вам удалось создать сцену при помощи только стандартных примитивов и основных операций с объектами. Правда, эта сцена в окнах проекций выглядит совсем не реалистично. Даже если вы нажмете клавишу F9 и визуализируете сцену, она станет не намного красивее. В чем же причина? Создание моделей — это лишь первый этап работы над трехмерной сценой. Чтобы визуализированное изображение приобрело более реалистичный вид и стало похожим на фотографию, над сценой нужно еще немало поработать — создать источники света, материалы, задать параметры визуализации. Обо всем этом читайте в следующих главах книги.

    Создание граненого стакана
    ПРИМЕЧАНИЕ

    Готовый файл сцены можно найти на компакт-диске в папке chO2/Examples. Файл сцены называется Урок1 .max.

    Подведем итоги — в этом уроке вы научились:

  • создавать стандартные примитивы;


  • устанавливать настройки объектов;


  • выделять объекты;


  • выравнивать объекты относительно друг друга по осям X, Y и Z;


  • клонировать объекты;


  • группировать объекты;


  • выполнять операцию Rotate (Вращение);


  • выполнять операцию Move (Перемещение).
